沐鸣2官网NFC天线吸波磁性材料

2023-08-10 15:25织梦新闻网编辑：admin人气：

NFC天线一种非接触式，近距离无线通信技术的产品；NFC天线设计：通过微调线圈调节绕线电感、线圈寄生电容、平行板电容形成标准的振荡电路；选择既能有效屏蔽电池干扰信号，又能有效降低天线互感谐振频率的吸波材料。NFC天线系统测试：RFID实验室配置的射频阻抗/材料分析仪测量出频率范围；阻抗参数等；扫描出信号的频率、交流信号的幅度、确保产品性能及可靠性。增加感生磁场通过吸波材料本身，减少通过金属板的几率，从而减少感生涡流在金属板中产生，进而减少感生磁场的损耗，同时，因为吸波片的插入，实测的寄生电容也会减少，频率偏移减少，与读卡器的共振频率一致，从而改善读卡距离，当然改善程度取决于吸波材料特性的优良程度。

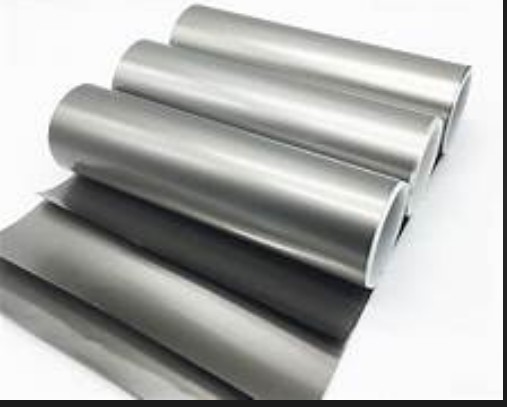

吸波材料NFC隔磁片是一种使用在13.56MHZ通讯磁场天线周围抗金属干扰的片状材料，主要分为，烧结易脆型与柔性薄片型高性能磁性材料。

手机，机壳安装有NFC天线，需要贴上抗金属干扰铁氧体或柔性软磁片，感应距离非常灵敏，距离远。

天线系统是一种近场耦合天线，由于13.56Mhz波长很长，且读写距离很短，合适的耦合方式是磁场耦合，线圈是合适的耦合方式。业界在手机中通常采用磁性薄膜（铁氧体13.56MHZ柔性软磁片）贴合FPC方式来做天线。一种新技术是磁性薄膜与FPC合一，沐鸣2文章报导也即磁性FPC。

吸波材料，是指能吸收投射到它表面的电磁波能量并且反射、折射和折散都很小的一类材料。电磁波吸收体以导电损耗、介电损耗、磁性损耗等来划分，可分为导电吸收材料、介电吸收材料和磁性吸收材料。主要以介电损耗为损耗机理。在外界交变电场的作用下，材料纤维内的电子产生振动，将电磁能转化为热能耗散，而且这种材料具有重量轻、吸收频带宽、吸收性能好、耐候性强、抗老化、易弯折、可任意裁剪、长期使用、无毒环保等优点。

NFC天线用吸波材料，NFC芯片天线用吸波材料常见参数：

厚度（mm） 0.1mm0.15mm 0.2mm 0.25mm 0.3mm else

规格（mm*M） 300mm*50M 250mm*20M else沐鸣2官网

适用频率（MHz） 13.56MHz

适用温度（℃） -40~+80

导磁系数（13.56MHz）μ′ 85

产品电阻（Ω□） 1MΩ

产品密度（gcm3） 3.6

产品环保 ROHS

对应应用NFC天线；RFID标签、读写器；非接IC卡

主要特点：

1、专门针对13.56MHZ，全面消除金属干扰，实现有效读卡

2、轻薄短小、不占空间

3、磁导率高，远近磁场均可使用
