 回流焊工艺的优势是温度易于控制，焊接过程中还能避免氧化，沐鸣2注册制造成本也更容易控制。广晟德回流焊这里为大家分享一下回流焊工艺流程与工艺要求。
回流焊是将表面贴装元件连接到印刷电路板（PCB）的最广泛使用的方法。 该工艺的目的是通过首先预热元件/ PCB /焊膏然后熔化焊料而不会由于过热而损坏来形成可接受的焊点。 回流焊工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。广晟德回流焊这里为大家分享一下回流焊工艺流程与工艺要求。

回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装

A，单面贴装：预涂锡膏 → 贴片（分为手工贴装和机器自动贴装） → 回流焊 → 检查及电测试。

B，双面贴装：A面预涂锡膏 → 贴片（分为手工贴装和机器自动贴装） → 回流焊 →B面预涂锡膏 →贴片（分为手工贴装和机器自动贴装）→ 回流焊 → 检查及电测试。

回流焊的简单的流程是"丝印焊膏--贴片--回流焊，其核心是丝印的准确，对贴片是由机器的PPM来定良率，回流焊是要控制温度上升和高温度及下降温度曲线。"

回流焊工艺要求

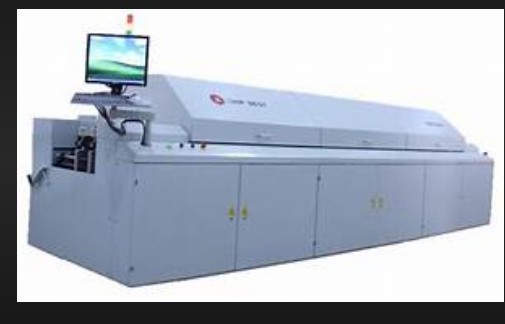

GSD-L10十温区回流焊机


回流焊技术在电子制造域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。这种设备的内部有个加热电路，将氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。

1.要设置合理的回流焊温度曲线并定期做温度曲线的实时测试。

2.要按照PCB设计时的焊接方向进行焊接。

3.焊接过程中严防传送带震动。

4.必须对块印制板的焊接效果进行检查。

5.焊接是否充分、焊点表面是否光滑、焊点形状是否呈半月状、锡球和残留物的情况、连焊和虚焊的情况。还要检查PCB表面颜色变化等情况。并根据检查结果调整温度曲线。在整批生产过程中要定时检查焊接质量。

6.影响回流焊工艺的因素:

a.通常PLCC、QFP与个分立片状元件相比热容量要大，沐鸣2官网注册焊接大面积元件就比小元件更困难些。

b.在回流焊炉中传送带在周而复使传送产品进行回流焊的同时，也成为个散热系统，此外在加热部分的边缘与中心散热条件不同，边缘般温度偏低，炉内除各温区温度要求不同外，同载面的温度也差异。

c.产品装载量不同的影响。回流焊的温度曲线的调整要考虑在空载，负载及不同负载因子情况下能得到良好的重复性。负载因子定义为：LF=L/(L+S);其中L=组装基板的长度，S=组装基板的间隔。回流焊工艺要得到重复性好的结果，负载因子愈大愈困难。通常回流焊炉的大负载因子的范围为0.5~0.9。这要根据产品情况（元件焊接密度、不同基板）和再流炉的不同型号来决定。要得到良好的焊接效果和重复性，实践经验很重要的。
