波峰焊机一般沐鸣2品牌由哪些部分组成

所谓的波峰焊接是指将熔融的液态钎料借助泵的作用,在钎料液面形成一特定形状的钎料波峰,插装了元器件的PCB置于传送链上,经过某一特定的角度和一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。用来实现波峰焊接的机器就是波峰焊机,广晟德这里来分享一下波峰焊机一般由哪些部分组成?
所谓的波峰焊接是指将熔融的液态钎料借助泵的作用,在钎料液面形成一特定形状的钎料波峰,插装了元器件的PCB置于传送链上,经过某一特定的角度和一定的浸入深度穿过焊料波峰而实现焊点焊接的过程。用来实现波峰焊接的机器就是波峰焊机,广晟德这里来分享一下波峰焊机一般由哪些部分组成?

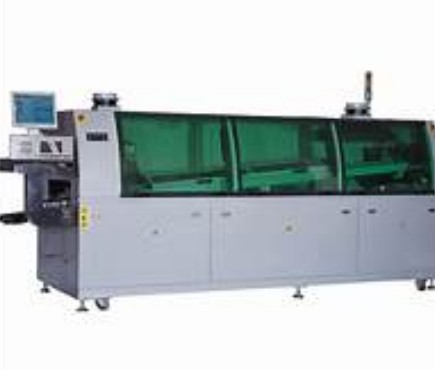

全自动波峰焊机性能特点
1、波峰焊机壳:它主要是波峰焊设备各零部件的承载框架,这里的主要框架定要用上真材实料,否则波峰焊设备使用不了多久就会散架;
2、波峰焊机的运输:沐鸣2网站它的主要功能是夹持PCB以定的速度和倾角经过波峰焊接的各工艺区的PCB载体;
3、波峰焊机的锡炉:它是个核心的部件,其它所有部件都是围绕着波峰焊锡炉展开的,它是产生波峰焊接工艺所要求的特定的液态焊料波;
4、波峰焊机的喷雾:这个系统的主要功能就是往PCB上均匀的涂覆助焊剂;
5、波峰焊机的预热系统:它的功能是避免焊接时PCB急剧受热、助焊剂中溶剂挥发及激活助焊剂中的活性物质;
6、波峰焊机焊接系统:焊接系统是波峰焊机最关键之一,是完成的焊接操作的重要环节,波峰焊的基本原理就是在焊料槽中接住泵的搅动作用,将熔融的液态焊料形成特定形状的波峰焊,插装了元器件的PCB至置于传送带上,经一特定的角度以及一定的浸入深度穿过焊料波峰而实现焊接;
7、清洗链爪:清洗波峰焊设备链爪上的杂物;
8、波峰焊机入板接驳装置:保证PCB从插件线体顺利的进入波峰焊接传送系统;
9、波峰焊冷却系统:它主要负责降低热能对元器件的损害,提高PCB基板铜箔的粘接强度等;
10、波峰焊电器控制系统:它是波峰焊设备的大脑,整个的设备运转都是由它负责对系统各部件的工作进行协调和管理;
11、波峰焊设备风刀:它是由冷风到形成风帘效果,沐鸣2注册热风刀消除连焊;
12、波峰焊设备的自动加锡装置:由它自动及时补加因焊接损失的焊料;
13、加氮气装置:由氮气降低焊料氧化、提高焊接强度等(由于氮气比较贵,并且用时也比较浪费,目前市面上用氮气波峰焊的电子产品生产厂比较少)。
