沐鸣2品牌贴片机的分类与特性

随着电子科学技术的开展,电子产品在不同的范畴正逐渐满足人们的各种需求。 电子产品的发展可表现为功能的强大和软件的智能化和小型化,因而电路越来越复杂,芯片的集成度也越来越高,这对电子产品出产中外表贴装的要求也越来越高。 在贴片出产中,这个趋势可表现为元件的小型化和高集成性,如01005和0201,芯片尺寸的集成封装(CSP),倒装芯片(FC)、沐鸣2开户球栅阵列封装(BGA)、堆叠封装(PiP),以及元件的种类和数量增多。 面临这样的趋势,电子加工业能做什么样的产品,产能可以达到多少,对于环境和电气的要求等都将取决于贴片机的技术参数。 贴片机作为电子产业的关键设备之一,自从20世纪80时代前后问世以来,一直在不断地改善开展,迄今已经有数十家著名厂商出产一百种以上的贴片机。 伴跟着电子元件日益微小型化及电子器件多引脚和细间距及贴装方位越来越紧密的开展趋势,对贴片机的精度与速度要求越来越高;随着电子产品多种类小批量的开展趋势,对贴装设备柔性化要求与日俱增。 面临众多贴片机系列、种类和型号,出产厂商怎么选择,什么样的贴片机才是相对适合本企业需求的?精度与速度能否兼得?速度和灵活性能否折中?主要分类以及结构特色方面知识,给应用者提供基本思路。



贴片机分类



所有贴片机的基本原理是相同的,都是通过线路板进板、定位,元件吸取、辨认和贴装等基本步骤来实现元器件的贴装。 随着贴装技能的开展,各个贴片机研发、出产厂家开发了各种各样的贴片机来适应商场的需要。 除了在前面提到的贴片机的3个不同开展阶段以外,针对不同的商场、各种产品的不同特点、出产特性的要求不同,以及设备厂商设计的理念不同,贴片机能够从速度和功能等几个方面分不同的品种。



1按速度分类



贴片机依照速度来分一般没有特定的边界,依照习惯,依据元件的贴装速度一般能够分为以下几种。



(1)中低速贴片机



中低速贴片机的理论贴装速度为30000片/h(片式元件)以下。 中低速贴片机一般简称中速贴片机,也叫中档贴片机( Mid-range Placement Machine)。 中速贴片机大多采用拱架式结构(参见2.22拱架式结构),相对来说结构较为简略,贴装的精度较差,占地面积较小,对环境的要求较低。 一般在规划和制作时会考虑本钱,力求满意一般消费电子制作和一般工业、商用电子设备制作的需要,做到贴装功能和成本并重。 由于以上等原因,中速贴片机在一些中小型电子出产加工企业、研制规划中心和产品特点为多品种小批量的出产企业中广泛运用。 在外表贴装技能开展早期,贴片速度在14000片/h以上的贴片机都能够叫做高速贴片机,如CP2和TCMV800等机器。 跟着外表贴装技能和自动化技能的开展,贴片机的速度和精度也越来越高,对于高速贴片机的区分规范也提高了。 现在被人们普遍认为的中速贴片机的理论速度,例如,举世仪器的 Ad Vantis AC30,已能到达30000片/h还有一些贴片机主要作为贴装大型元件、高精密度元件和异型元件,也能够贴装小型片状元件。 这种贴片机在功能上属于多功能贴片机( Multi- Function Placement Machine),但由于它们的理论速度在300~-20000片/h之间,所以假如依照速度来分类也把它们归为中速贴片机。



(2)高速贴片机



高速贴片机的理论贴装速度为30000-60000片/he高速贴片机主要用来贴装小型片状元件和小型集成元件,有的高速机也具备小型贴装球状矩阵元件(BGA)的功能。 高速贴片机的结构较常选用的转塔式结构



也较多地选用复合式结构。 高速机在规划时主要考虑贴装速度和稳定性,在满足微型片状元件贴装的精度下实现高速贴装。 高速贴片机在大型电子制作企业和一些专业原始设备制作企业中运用较多。 像中速贴片机,跟着科学技能的开展,高速贴片机的速度也越来越快,高速贴片机的速度也从14000片/h提高到接近60000片/h。 贴片机的规划也从主要考虑速度,发展到考虑高贴装精度、高可靠性、多功能、易操作维护和能快速更换产品等方面。



(3)超高速贴片机



超高速贴片机的理论贴装速度高于60000片/h超高速贴片机也是在高速贴片机基础上开展来的速度更高的贴片机,这些贴片机除了贴装小型片状元件和小型集成元件以外,有的相同也能贴装球状矩阵元件(BGA)。 另外,有的超高速贴片机配有高精度多功能贴装头,成为一款既能高速贴装小型元件也能贴装大型高精度和异型元件的高速多功能贴片机。 超高速贴片机的结构一般有复合式结构和大型平行式结构两种。 较早时期的超高速机的代表是选用大型平行式结构的 Assembleon FCM和具有双作业平台的 Siemens HSs0。 近年,各个主要贴片机的供应商都推出了各自的超高速贴片机,例如,凯扬贴片机。 大型平行式超高速贴片机的贴装速度与模组的数量有关,如某种大型平行式超高速贴片机能够装备20个模组,理论贴装速度相对高能够到达150000片/h。

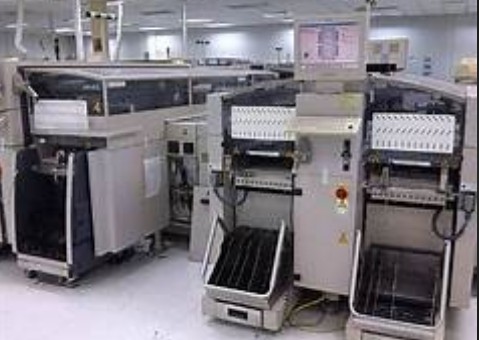

凯扬六头全自动贴片机



参考文献



1]贴片机操作、编程及维修手册. 环球仪器公司( Universal Instruments Corp)



2)张文典.实用表面贴装技术(第3版).北京:电子工业出版社,2010



5]王天曦,王豫明贴片机极其应用:电子工业出版社,2011沐鸣2开户



4 EMasia电子制造.2006年-2011年



5]电子工艺技术,2000年-2011年
