您现在的位置：新闻首页>沐鸣娱乐
沐鸣2品牌波峰焊助焊剂喷涂和预热工艺控制
峰焊助焊剂喷涂和波峰焊预热工艺对线路板波峰焊接质量有很大的影响，沐鸣2注册广晟德这里为大家简单分享一下波峰焊助焊剂喷涂于预热工艺控制。
波峰焊助焊剂喷涂和波峰焊预热工艺对线路板波峰焊接质量有很大的影响，广晟德这里为大家简单分享一下波峰焊助焊剂喷涂于预热工艺控制。
一、波峰焊助焊剂喷涂工艺控制
波峰焊助焊剂的涂覆量要求在印制板底面有薄薄的层焊剂，要均匀，不能太厚，对于免清洗工艺特别要注意不能过量。焊剂涂覆量要根据波峰焊机的焊剂涂覆系统，以及采用的焊剂类型进行设置。焊剂涂覆方法主要有涂刷与发泡和定量喷射两种方式。
波峰焊助焊剂采用定量喷射方式时，焊剂是密闭在容器内的，不会挥发、不会吸收空气中水分、不会被污染，因此焊剂成分能保持不变。关键要求喷头能够控制喷雾量，应经常清理喷头，喷射孔不能堵塞。
波峰焊喷雾压力控制：波峰焊喷雾压力控制在0.2～0.3Mpa
波峰焊助焊剂压力控制 ：波峰焊助焊剂压力控制在0.4±0.05Mpa
波峰焊助焊剂流量控制：波峰焊助焊剂喷雾流量控制在20～35ml/min
检验波峰焊助焊剂喷涂量的合适，有2种方法：
1、 目测，PCA板的正面插孔位置是否有零星助焊剂。
2、用测试纸在喷射的上方，约在链爪夹持位置匀速移动1次，喷射完成后，检查测试纸上是否均匀喷射，如喷射中间有较多的渗透，说明喷射量大，较集中，颗粒大可通过调整助焊剂流量、针阀压力、喷雾气压旋钮来达到合适的量。

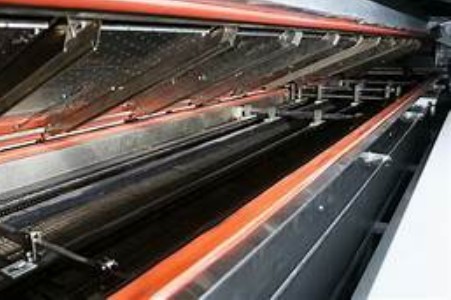

二、波峰焊预热作用和工艺控制
1、波峰焊预热作用是将助焊剂中的溶剂挥发掉，这样可以减少焊接时产生气体。
2、预热可以让焊剂中松香和活性剂开始分解和活性化，可以去除印制板焊盘、元器件端头和引脚表面的氧化膜以及其它污染物，同时起到保护金属表面防止发生再氧化的作用。
3、预热使印制板和元器件充分预热，避免焊接时急剧升温产生热应力损坏印制板和元器件。
波峰焊预热印制板预热温度和时间要根据印制板的大小、厚度、元器件的大小和多少、以及贴装元器件的多少来确定。多层板以及有较多贴装元器件时预热温度取上限，定要结合组装板的具体情况，沐鸣2开户做工艺试验或试焊后进行设置。有条件时可测实时温度曲线。预热时间由传送带速度来控制。
如预热温度偏低或和预热时间过短，焊剂中的溶剂挥发不充分，焊接时产生气体引起气孔、锡球等焊接缺陷；如预热温度偏高或预热时间过长，焊剂被提前分解，使焊剂失去活性，同样会引起毛刺、桥接等焊接缺陷。因此要恰当控制预热温度和时间，佳的预热温度是在波峰焊前涂覆在PCB底面的焊剂带有粘性。
一般波峰焊预热温度为110℃～150℃，预热时间为1min～3min。预热温度控制得好，可防止虚焊、拉尖和桥接，减小焊料波峰对基板的热冲击，可有效地避免焊接过程中PCB板翘曲、分层、变形问题。
上一篇：沐鸣2品牌回流焊炉膛清理方法
下一篇：波峰焊锡炉的加沐鸣2品牌热原理
- 凡本网注明"来源：沐鸣2官方材料网的所有作品，版权均属于中沐鸣2官方材料网，转载请必须注明中沐鸣2官方材料网，http://ymh-smt.com/。违反者本网将追究相关法律责任。
- 本网转载并注明自其它来源的作品，目的在于传递更多信息，并不代表本网赞同其观点或证实其内容的真实性，不承担此类作品侵权行为的直接责任及连带责任。其他媒体、网站或个人从本网转载时，必须保留本网注明的作品来源，并自负版权等法律责任。
- 如涉及作品内容、版权等问题，请在作品发表之日起一周内与本网联系，否则视为放弃相关权利。
- 01沐鸣2品牌我国实现人体肺部气体
基于自主研发的科学仪器，中科院武汉物理与数学研究所波谱与[详细]
- 02沐鸣2品牌“永磁电机高性能控制方法”项目获日
清华大电机系肖曦教授课题组永磁电机高性能控制方法项目在[详细]
- 03利用激光能在沐鸣2品牌合金中写入和删除磁体
德累斯顿 - 罗森多夫亥姆霍兹中心（HZDR）的科学家们与来自柏林[详细]
- 04天通股份起草的3项沐鸣2品牌软磁铁氧体国家标准
近日，从全国磁性元件与铁氧体材料标准化技术委员会（SAC/TC[详细]
- 05磁性材料作用于沐鸣2品牌化学无序和热磁波动的
磁性随机固溶体代表了一大类从因瓦合金到多组分磁性高熵合金[详细]
- 06大同特殊钢开发高导磁沐鸣2品牌率软磁性材料
日本大同特殊钢公司日前宣布，该公司开发出世界最高水平的高[详细]
- 07西安交大科研人员在柔沐鸣2品牌性微波磁性研究
近年来，随着新一代通讯技术的迅速发展， 沐鸣2开户种类 人们[详细]
- 08中国科大首次实验沐鸣2品牌实现纳米尺度零场顺
由中国科学院院士、 沐鸣2开户种类 中国科学技术大学教授杜江[详细]
- 09稀土永磁材料高沐鸣2品牌值化发展的几点建议
稀土是改造传统产业、发展新兴产业与国防科技工业不可或缺的[详细]
- 01工信部：沐鸣2品牌到2020年底 累计
国务院新闻办公室举行新闻发布会，介绍工业和信息化发展情况[详细]
- 02沐鸣2品牌我国实现人体肺部气体磁共振 快速、高
基于自主研发的科学仪器，中科院武汉物理与数学研究所波谱与[详细]
- 03宁波材料所在柔性/弹性磁电功能沐鸣2官网材料与
可穿戴与可植入设备是人体运动监控、健康监控以及人机交互等[详细]
- 04非晶合金变压沐鸣2品牌器行业发展迅速
随着电网节能降耗工作的推进， 沐鸣2平台内部主管 以及非晶合[详细]
- 05沐鸣2品牌“永磁电机高性能控制方法”项目获日
清华大电机系肖曦教授课题组永磁电机高性能控制方法项目在[详细]
- 06BAE将与AFRL合作，建立一个140纳米的GaN MMIC工艺线
BAE系统公司与空军研究实验室（AFRL）签署了一项合作协议，旨在[详细]
- 07沐鸣2品牌2017年2月稀土永磁体出口环比量减价增
2017年2月，中国稀土永磁体的出口量为1617 吨， 加工沐鸣2注册[详细]
- 08利用激光能在沐鸣2品牌合金中写入和删除磁体
德累斯顿 - 罗森多夫亥姆霍兹中心（HZDR）的科学家们与来自柏林[详细]
- 09沐鸣2品牌71.67GW！国家能源局发布2020年风电新增
国际能源网/风电头条（微信号：wind-2005s）获悉，1月20日，国家[详细]
