回流焊群焊线路板温沐鸣2官网度曲线设置要求

2023-07-15 16:34沐鸣2官方材料网编辑：admin人气：

设置好回流焊温度曲线是PCB装配中的一个关键元素，它用来决定过程机器的设定和确认工艺的连续性。沐鸣2会员登录通过实施经典PCB回流焊温度曲线和机器的品质管理温度曲线的一个正常的制度，PCB的报废率将会降低，而质量与产量都会改善。总的运作成本将减低。广晟德这里分享一下回流焊群焊线路板温度曲线设置要求。

设置好回流焊温度曲线是PCB装配中的一个关键元素，它用来决定过程机器的设定和确认工艺的连续性。通过实施经典PCB回流焊温度曲线和机器的品质管理温度曲线的一个正常的制度，PCB的报废率将会降低，而质量与产量都会改善。总的运作成本将减低。广晟德这里分享一下回流焊群焊线路板温度曲线设置要求。

设置回流焊温度曲线是一个很好的直观化方法，保持对回流焊接或波峰焊接工艺过程的跟踪。通过绘制当印刷电路装配(PCA)穿过炉子时的时间温度曲线，可以计算在任何给定时间所吸收的热量。只有当所有涉及的零件在正确的时间暴露给正确的热量时，才可以使群焊达到完善。这不是一个容易达到的目标，因为零件经常有不同的热容量，并在不同的时间达到所希望的温度。

经常我们看到在一个线路板上不只一种大小的焊点，同一个温度曲线要熔化不同数量的焊锡。需要考虑线路板的定位与方向、热源位置与设备内均匀的空气循环，以给焊接点输送正确的热量。沐鸣2官方登录地址许多人从经验中了解到，大型元件底部与线路板其它位置的温度差别是不容忽视的。

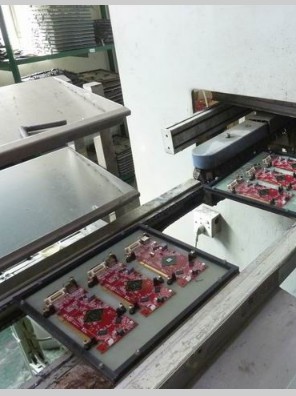

大型八温区回流焊机

当回流焊接点不得到足够的热量，助焊剂可能不完全激化，焊接合金可能未完全熔化。在最终产品检查中，可能观察到冷焊点、元件竖立、不湿润、锡球/飞溅等结果。另一方面，如果吸收太多热量，元件或板可能被损坏。最终结果可能是元件爆裂或PCB翘曲，同时不能经受对长期的产品可靠性的影响。

对于蒸发锡膏内的挥发性成分和激化助焊剂是重要的。在达到液化温度之后，装配应该有足够的时间停留在该温度之上，以保证装配的所有区域都达到液化温度，适当地形成焊接点。如果在装配中有表面贴装胶要固化，固化时间和温度必须与焊接温度曲线协调。

在回流焊接点形成之后，装配必须从液化温度冷却超过150°C到室温。同样，这必须一预先确定的速度来完成，以避免温度冲击。稳定的降温将给足够的时间让熔化的焊锡固化。这也将避免由于元件与PCB之间的温度膨胀系数(CTE)不同所产生的力对新形成的焊接点损坏。
