回流焊温度曲线各沐鸣2品牌温区段的作用

2023-07-17 12:14沐鸣2官方材料网编辑：admin人气：

温度曲线是施加于装配元件上的温度对时间的函数 Y=F(T)，沐鸣2官网登陆体现为回流过程中印刷线路板上某一给定点的温度随时间变化的一条曲线。大家看到的回流焊温度曲线都按照四个温区段来划分的，那么这四个温区段的作用有哪些呢？广晟德科技这里分享一下。

回流焊温度曲线是指贴片元件通过回流焊炉时，元件上某一引脚上的温度随时间变化的曲线。温度曲线是施加于装配元件上的温度对时间的函数 Y=F(T)，体现为回流过程中印刷线路板上某一给定点的温度随时间变化的一条曲线。大家看到的回流焊温度曲线都按照四个温区段来划分的，那么这四个温区段的作用有哪些呢？广晟德科技这里分享一下。

一、回流焊温度曲线预热区段作用

该温区段的目的是把室温的电路板尽快加热，但快速的加热不能快到板子或零件的损坏及导致助焊剂中溶剂的丧失，通常的加热速率为1-3℃/秒。在实际生产中，并不能要求所选择每点的曲线均达到较为理想的情况，有时由于元件密度、所承受的高温度的不同及热特性的具大差异或由于板材的不同及回流炉能力的限制，会导致有些点的温度曲线法满足要求，这时必须综合各元件对整个电路板功能的影响而选择为有利的回流参数。

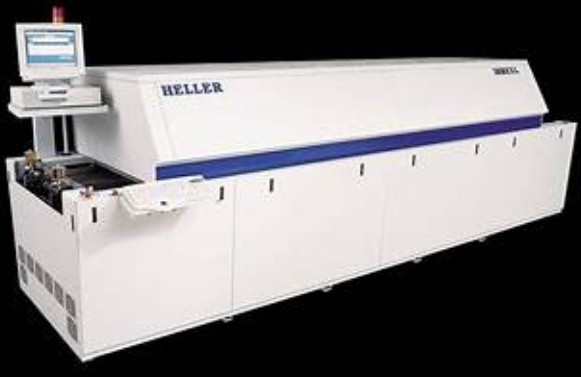

L8八温区回流焊机

二、回流焊温度曲线保温区段作用

溶剂的沸点在125-150℃间，从保温段开始溶剂将不断蒸发，树脂或松香在70-100℃开始软化和流动，旦熔化，树脂或松香能在被焊表面迅速扩散，溶解于其中的活性剂随流动并与铅锡粉末的表面氧化物进行反应，以确保铅锡粉末在焊接段熔焊时是清洁的。

保温区段的更主要目的是保证电路板上的全部元件在进入焊接段前达到相同的温度，电路板上的元件吸热能力通常有很大差别，有时需延长保温周期，但是太长的保温周期可能导致助焊剂的丧失，以致在熔焊区法充分的结合与润湿，减弱焊膏的上锡能力，太快的温度上升速率会导致溶剂的快速气化，可能引起吹孔、锡珠等缺陷，而过短的保温周期又法使活性剂充分发挥功效，也可能造成整个电路板预热温度的不平衡，从而导致不沾锡、焊后断开、焊点空洞等缺陷，所以应根据电路板的设计情况及回流炉的对流加热能力来决定保温周期的长短及温度值。

一般回流焊温度曲线保温区段的温度在100-160℃间,上升的速率低于每秒2度，并在150℃左右有个0.5-1分钟左右的平台有助于把焊接段的端区域降低到小。

三、回流焊温度曲线回流区段作用

回流区段的高温度是245度，低温度为200度，沐鸣2平台网址达到值的时间大概是35/S左右；回流区的升温率为：45度/35S=1.3度/S 按照（如何正确的设定温度曲线）可知：此温度曲线达到值的时间太长。整个回流的时间大概是60S。

四、回流焊温度曲线泠却区段作用

回流焊温度曲线泠却区段的时间为100S左右，温度由245度降到45度左右，泠却的速度为：245度—45度=200度/100S=2度/S。

(来源：未知)
