波峰焊机是沐鸣2品牌干什么的

2023-07-17 10:54沐鸣2官方材料网编辑：admin人气：

电子产品生产中波峰焊机对有源引脚插件元器件进行焊接的一种批量焊接模式，沐鸣2平台网址即将熔融的液态钎料借助于泵的作用，在钎料液面形成一特定形状的钎料波峰，装载了元器件的PCB以某一特定角度，并以一定的浸入深度穿过钎料波峰而实现连接点实现电子产品线路板电气性能。

波峰焊机是干什么的？如果是初接触电子行业的可能不太了解。电子产品生产中波峰焊机对有源引脚插件元器件进行焊接的一种批量焊接模式，即将熔融的液态钎料借助于泵的作用，在钎料液面形成一特定形状的钎料波峰，装载了元器件的PCB以某一特定角度，并以一定的浸入深度穿过钎料波峰而实现连接点实现电子产品线路板电气性能。

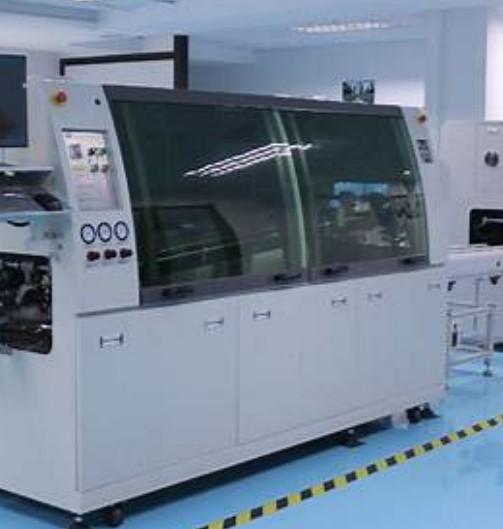

350ce波峰焊机

波峰焊机的工作原理原理：

波峰焊机工作原理图

当完成点(或印刷)胶、贴装、胶固化、插装通孔元器件的印制板从波峰焊机的入口端随传送带向前运行，通过助焊剂或喷雾槽时，印制板下表面的焊盘、所有元器件端头和引脚表面被均匀地涂覆上层薄薄的焊剂。随着传送带运行，印制板进入预热区，焊剂中的溶剂被挥发掉，焊剂中松香和活性剂开始分解和活性化，印制板焊盘、元器件端头和引脚表面的氧化膜以及其它污染物被清除；同时，印制板和元器件得到充分预热。

印制板继续向前运行，印制板的底面先通过第个熔融的焊料波。第个焊料波是乱波(振动波或紊流波)，将焊料打到印制板的底面所有的焊盘、元器件焊端和引脚上；熔融的焊料在经过焊剂净化的金属表面上进行浸润和扩散。后，印制板的底面通过第二个熔融的焊料波，第二个焊料波是平滑波，平滑波将引脚及焊端间的连桥分开，沐鸣2官网登陆并去除拉(冰柱)等焊接缺陷。当印制板继续向前运行离开第二个焊料波后，自然降温冷却形成焊点，即完成焊接。

波峰焊机焊接工艺流程

波峰焊工艺流程视频讲解

1、单机式波峰焊工艺流程

a. 元器件引线成型印制板贴阻焊胶带(视需要)———插装元器件———印制板装入焊机夹具———涂覆助焊剂———预热———波峰焊———冷却———取下印制板———撕掉阻焊胶带—二—检验———辛L焊———清洗———检验———放入专用运输箱；

b．印制板贴阻焊胶带———装入模板———插装元器件———吸塑———切脚———从模板上取下印制板———印制板装焊机夹具———涂覆助焊剂———预热———波峰焊（1.精焊平波2.冲击波）———冷却———取下印制板———撕掉吸塑薄膜和阻焊胶带———检验———补焊———清洗——检验———放入专用运输箱。

2、联机式波峰焊工艺流程

(来源：未知)
