沐鸣2官网如何获得更小的横向温差 | MARS回流炉

2023-06-02 14:14织梦新闻网编辑:admin人气:


沐鸣2怎么注册?,沐鸣2线路分析

由于无铅焊接工艺窗口很小,因此横向温差的控制非常重要。回流焊内的温度一般受到四个因素的影响:

( 1 )热风的传递

目前主流的无铅回流焊炉均来取 100 %全热风及热风+红外补偿的加热方式。在回流焊炉的发展进程中也出现过红外加热的方式,红外加热速度快,对吸热量大器件能及时补温,但由于红外加热存在不同颜色器件的红外吸收反射率不同和由于相邻原器件遮挡而产生阴影效应,而这两种情况都会造成温差而使无铅焊接存在跳出工艺窗口的风险,因此红外加热技术在回流焊炉的多独立加热方式中已被逐渐淘汰,以全热风及热风加红外外补偿所取代。

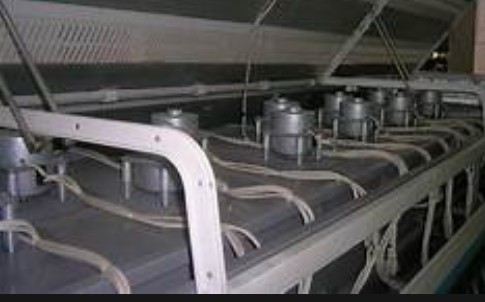

在无铅焊接中,需要重视热传递效果及热交换效率。沐鸣2会员登录特别对于大热容量的元器件,如果不能得到充分的热传递及交换,就会导致升温速度明显落后于小热容量器件而导致横向温差。回流焊炉体运风结构的设计直接影响热交换速度。回流焊两种热风传递方式。一种称之为微循环热风传递方式,一种称为小循环热风传递方式。

微循环的热风中的热风从加热板的孔中吹出,热风的流动在小范围内流动,周围热传递效果不佳。小循环的设计由于热风的流动集中且有明确的方向性。这样的热风加热热传递效果增加 15 %左右,而热传递效果的增加对减少大小热容量器件的横向温差会起到较大的作用。

( 2 )链速的控制链速的控制会影响线路板的横向温差。常规而言,降低链速,会给予大热容量的器件更多的升温时间,沐鸣2平台注册地址从而使横向温差减小。但是毕竟炉温曲线的设置取决于焊膏的要求,所以无限制的降低链速在实际生产中是不现实的。

( 3 )风速与风量的控制我们做过这样一个实验,保持回流焊炉内的其他条件设置不变而只将回流焊炉内的风扇转速降低 3 %,线路板上的温度便会下降 10 度左右。可见风速与风量的控制对炉温控制的重要性。
(来源:未知)
